НАЗНАЧЕНИЕ:

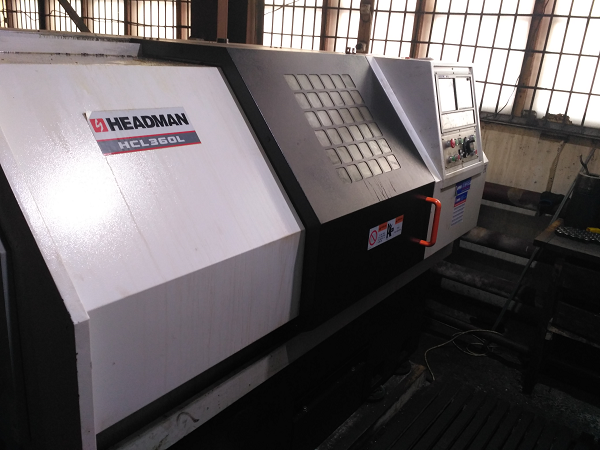

Высокоточные токарные станки с ЧПУ HEADMAN серии HCL предназначены для высокоточной обработки деталей с точностью позиционирования 0,015 мм и повторяемостью 0,006 мм.
Сочетание высокой жесткости цельнолитой горизонтальной конструкции станины, специально разработанного мощного и точного шпинделя 11 кВт и высокоточных линейных направляющих, позволяют успешно сочетать силовое резание с чистовой обработкой деталей в закалённом состоянии с твердостью до 58 HRC, при этом обеспечивая точность по 7-8-му квалитету и шероховатость по 8-9 классам.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Высокоточные токарные станки с ЧПУ HEADMAN серии HCL применяются во всех отраслях машиностроительной индустрии, авиационно-космической промышленности и приборостроении.

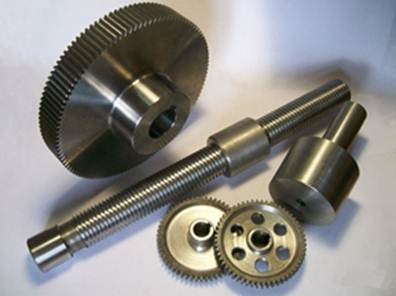

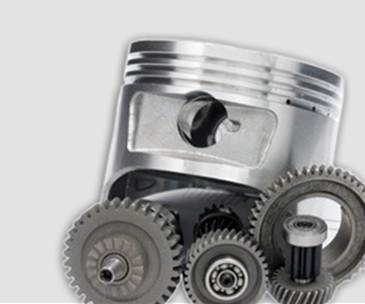

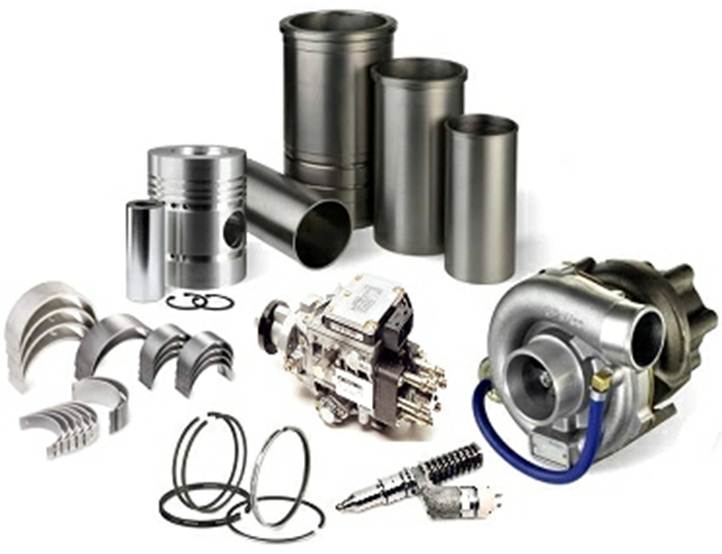

Автомобильная промышленность

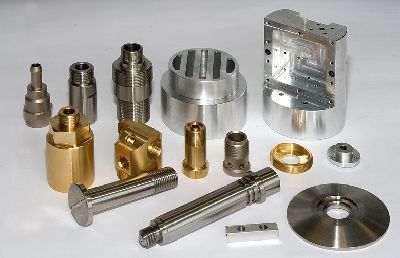

Приборостроение
Радиоэлектронная промышленность
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| | Высокоточный и мощный шпиндель с мощностью электродвигателя до 11 кВт и крутящим моментом до 142 Нм, позволяет обрабатывать большинство материалов с высокой точностью и производительностью. Биение шпинделя на длине 20 мм составляет 0,002 мм. Биение шпинделя на длине 300 мм составляет 0,005 мм. Точность динамической балансировки шпинделя 0,3 г. мм. |
| | Конструкция шпиндельного узла разработана для установки большого количества подшипников состоящих из 2 сдвоенных радиально-упорных и 2 радиальных, прошедших селективный отбор по точностным отклонениям, что делает шпиндель не восприимчивым к осевым нагрузкам, позволяя снимать максимально возможные припуски на высокой скорости. |

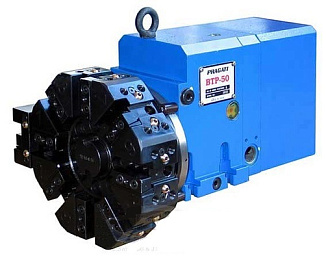

| | Револьверная голова с сервоприводом производства Pragati (Италия-Индия) Реольверные головки завода Pragati выпускаются с 1976 года и зарекомендовали себя как лучшие револьверы по соотношению цена-качество, с высокой надежностью: до 2 млн. циклов. Точная и быстрая смена инструмента на протяжении всего срока эксплуатации, отличная ремонтопригодность и не высокая стоимость делают револьверные головки, установленные на станках HEADMAN, лучшим решением в экономичном сегменте токарных станков c ЧПУ. |
| | Линейные направляющие качения высокого класса, позволяют успешно сочетать производительную обработку с высоким качеством получаемой поверхности на деталях. |

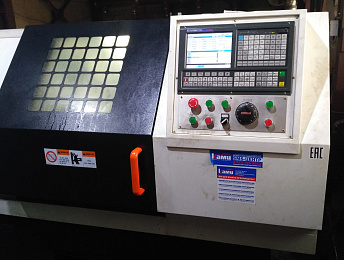

| | Интеллектуальный контроллер высокого класса Siemens (Германия) (Fanuc – опция). Sinumerik 808D — система ЧПУ предназначена для управления токарными и фрезерными станками. Имеет современный интерфейс, все необходимые опции и команды. Является одним из лучших в сегменте ЧПУ для стандартных токарных станков.
|
| | Установка приводного блока для сверления или фрезерования позволяет существенно увеличить производимый типоразмерный ряд обрабатываемых деталей, за счёт включения фрезерования лысок и шестигранников, вне осевого сверления, нарезания резьбы в отверстиях по периметру детали, при этом стоимость такого блока существеннее ниже полноценной приводной револьверной головки. |
| | Изготовление, сборка и тестирование оборудования по мировым стандартам качества При производстве станков используется оборудование таких известных производителей как KELLENBERGER, STUDER (шлифовальные станки), HELLER и OKUMA (горизонтальные фрезерные центра), MAG (вертикальные фрезерные центра), измерительные машины WENZEL и т.д. Общая площадь производственных помещений – более 90 000 квадратных метров, в которых поддерживается постоянная температура (20±0,5°) и постоянная влажность воздуха (50-60%). В процессе изготовления и сборки используются методы контроля лазерными интерферометрами, анализаторы материала, вибростенды и т.д. Применение таких методов производства гарантирует высокое качество оборудования при большой серийности и приемлемой цене. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

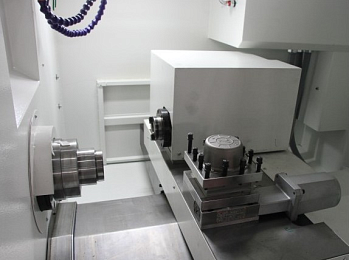

| ПРИВОДНОЙ БЛОК (РАДИАЛЬНЫЙ НА 2 ИНСТРУМЕНТА); |
| ГИДРАВЛИЧЕСКИЙ ПОЛЫЙ 3-Х КУЛАЧКОВЫЙ ПАТРОН 8”; |
| ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ; |
| ГИДРАВЛИЧЕСКАЯ ЗАДНЯЯ БАБКА; |
| ОБОРОТЫ ШПИНДЕЛЯ 300 - 2500 ОБ/МИН; |
| 4-Х ПОЗИЦИОННЫЙ РЕЗЦЕДЕРЖАТЕЛЬ (ЭЛЕКТРОМЕХАНИЧЕСКИЙ); |
| КОНВЕЙЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ; |
| РАБОЧЕЕ ОСВЕЩЕНИЕ; |
| АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ; |

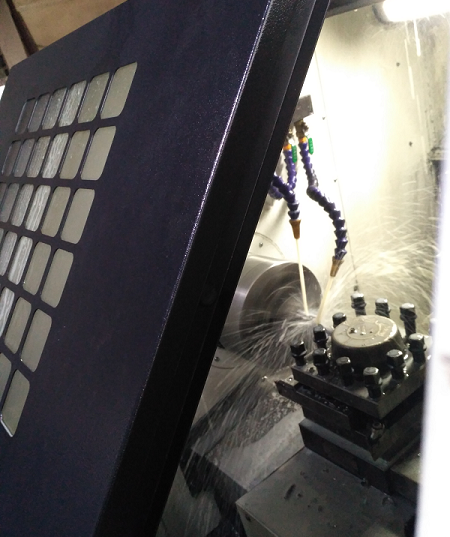

| СИСТЕМА ПОДАЧИ СОЖ; |
| РЕГУЛИРОВОЧНЫЕ ОПОРЫ; |
| ИНСТРУМЕНТ ДЛЯ ОБСЛУЖИВАНИЯ СТАНКА; |

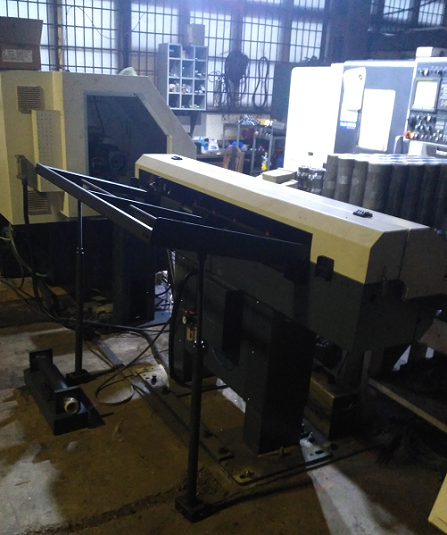

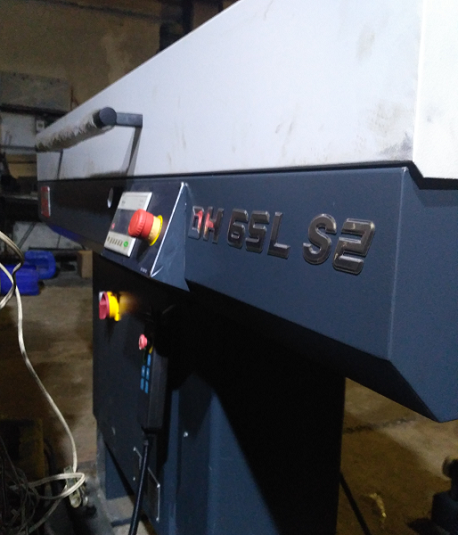

| ПРУТКОПОДАТЧИК FEDEK DH 65L S2; |

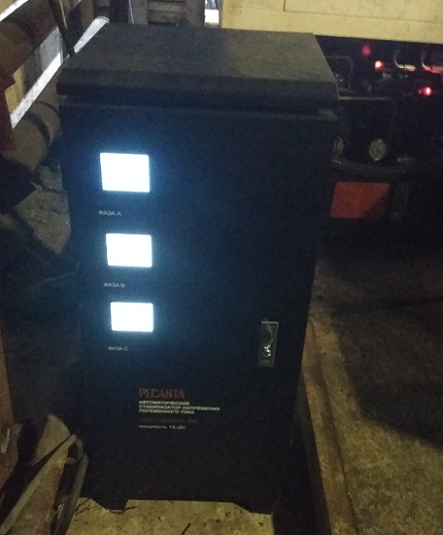

| ТРАНСФОРМАТОР РЕСАНТА 15 КВТ. |
