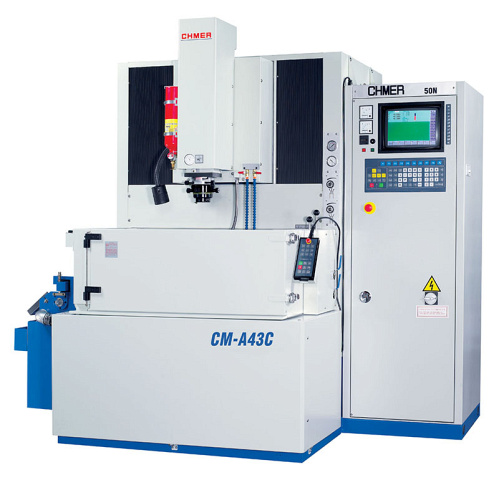

Копировально-прошивной станок CHMER. Модель СМ-А43С

Копировально-прошивной станок CHMER. Модель СМ-А43С
  • Производитель: CHMER     Страна: Тайвань
  • Размеры стола: 650 x 400 мм

    Макс. вес электрода: 60 кг

    Макс. вес заготовки: 1000 кг

    Вес: 2150 кг

  • Сервис

Связь с ведущим специалистом

+375 25 959 26 47

/

+375 25 608 44 81

Узнать цену

×

Вы выбрали: Копировально-прошивной станок CHMER. Модель СМ-А43С

Заказать лизинговый расчёт

×

Вы выбрали: Копировально-прошивной станок CHMER. Модель СМ-А43С

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования.
Информация в разделе сервис и по телефону+ 375 25 608 44 81

  • ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
  • ХАРАКТЕРИСТИКИ
  • ВИДЕО 1
  • ОТЗЫВЫ

НАЗНАЧЕНИЕ:

Электроэрозионные копировально-прошивочные станки предназначены для прошивки отверстий в изделиях, маркировки деталей, объемного копирования, доводки деталей и инструмента. Позволяют обрабатывать детали из закаленной стали, высокопрочных электропроводных композитных сплавов, титана, графита и т. д. Главное условие - материал должен быть электропроводным.
Система фильтрации рабочей жидкости и малый износ электрода-инструмента обеспечивают высокую точность и стабильность электроэрозионной обработки.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станки используются для изготовления штампов и пресс-форм в автомобилестроении и легкой промышленности.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

Штамп для вырубки мелких деталей из полосы

Пресс-формы



СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ДИАЛОГОВАЯ СИСТЕМА ПРОГРАММИРОВАНИЯ (E-КОДЫ)

Позволяет создавать управляющие программы без знаний G-кодов при помощи интуитивно понятного графического интерфейса. Данная система помогает обучить оператора даже без опыта работы на электроэрозионном оборудовании.

ВСТРОЕННАЯ БАЗА ДАННЫХ ДЛЯ ВЫБОРА ОПТИМАЛЬНЫХ РЕЖИМОВ ОБРАБОТКИ С ВОЗМОЖНОСТЬЮ КОРРЕКТИРОВКИ В ПРОЦЕССЕ ОБРАБОТКИ

Оператору предлагаются оптимальные режимы обработки, исходя из обрабатываемого материала, материала электрод-инструмента, шероховатости и точности обрабатываемых поверхностей.

ЗАПАТЕНТОВАННАЯ СИСТЕМА УПРАВЛЕНИЯ, КОНТРОЛИРУЮЩАЯ НАПРЯЖЕНИЕ, СИЛУ ТОКА И МЭП ДЛЯ ВЫСОКОГО КАЧЕСТВА ОБРАБОТКИ

Параметры обработки корректируются автоматически в зависимости от условий (прокачка рабочей зоны, электропроводимости рабочей жидкости, глубины и площади обработки и т.п.)

ВЫСОКИЙ КОНТРОЛЬ КАЧЕСТВА ОБОРУДОВАНИЯ

СТОЙКА С ЧПУ

Станки серии CNC оснащены системой ЧПУ на базе промышленного компьютера с операционной системой DOS.

СТАНИНА СТАНКА

Станки отличаются высокой жесткостью литой станины.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

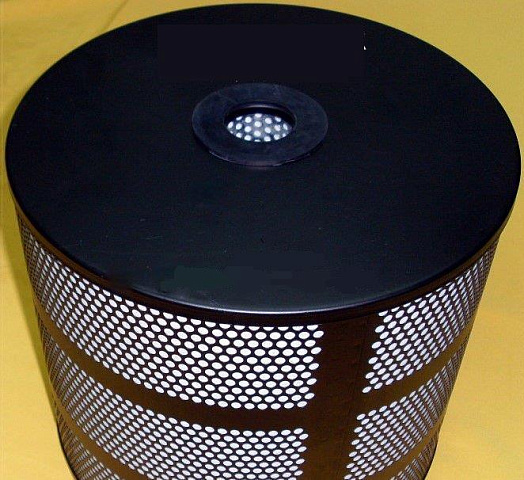

БУМАЖНЫЕ ФИЛЬТРЫ – 1 компл.

Высокая эффективность и долгий срок службы при небольшой стоимости.

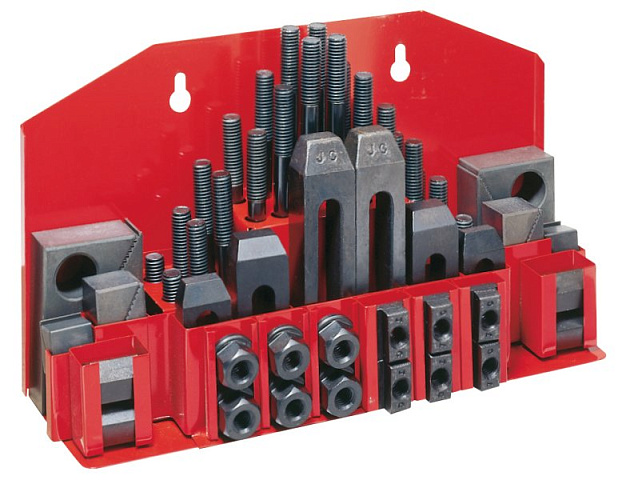

НАБОР ПРИЖИМОВ

Позволяет устанавливать и фиксировать заготовку на рабочем столе

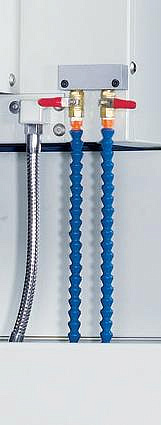

ФОРСУНКА ДЛЯ НАПРАВЛЕННОГО ПОЛИВА ДИЭЛЕКТРИЧЕСКОЙ ЖИДКОСТЬЮ - 2 шт.

Дополнительная очистка детали от продуктов эрозии

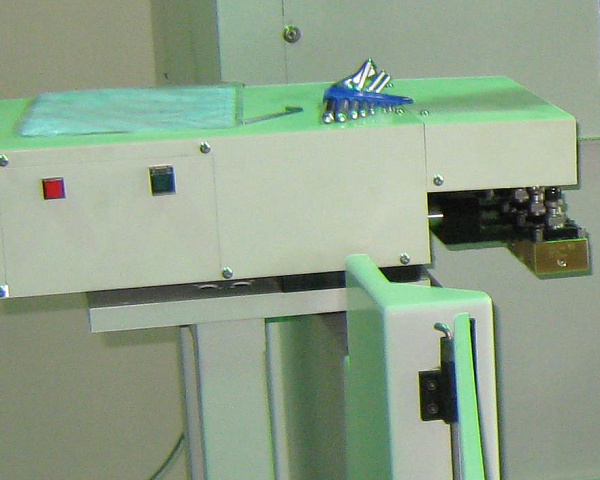

ДЕРЖАТЕЛЬ ЭЛЕКТРОД-ИНСТРУМЕНТА

Позволяет закреплять электрод-инструменты различной формы, а регулировка по осям позволяет точно спозиционировать его относительно заготовки.

ОСВЕЩЕНИЕ РАБОЧЕЙ ЗОНЫ

Для улучшения визуального контроля обработки.

ВЫНОСНОЙ ПУЛЬТ УПРАВЛЕНИЯ

Для удобства наладки станка.

ИНСТРУМЕНТ ДЛЯ ОБСЛУЖИВАНИЯ СТАНКА



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

ДОПОЛНИТЕЛЬНЫЙ УСИЛИТЕЛЬ МОЩНОСТИ ГЕНЕРАТОРА ТОКА

Позволяет увеличить силу рабочего тока повысив производительность станка.

УПРАВЛЯЕМАЯ ОТ ЧПУ C-ОСЬ

Дополнительные возможности обработки

АВТОМАТИЧЕСКИЙ СМЕНЩИК ЭЛЕКТРОД-ИНСТРУМЕНТОВ

Позволяет вести обработку несколькими инструментами без переустанова.

АВТОМАТИЧЕСКАЯ СИСТЕМА ПОЖАРОТУШЕНИЯ

Для повышения безопасности обработки.

БУМАЖНЫЙ ФИЛЬТР

Для продления срока использования диэлектрической жидкости.

МАГНИТНАЯ ПЛИТА

Для удобства установки заготовки на рабочий стол.

C ОСЬ EROWA TOOLING

Дополнительные возможности обработки.

Модель CM A43C
Размеры стола (длина х ширина), мм
650 x 400
Размеры ванны рабочей жидкости, длина, мм 1100
Размеры ванны рабочей жидкости, ширина, мм 640
Размеры ванны рабочей жидкости, высота, мм 400
Перемещение рабочего стола по оси X, мм 400
Перемещение рабочего стола по оси Y, мм 300
Перемещение колонны (Z1), мм 300
Расстояние от торца пиноли до плоскости рабочего стола, мм -
Максимальный вес электрода, кг 60
Максимальный вес заготовки, кг
1000
Габаритные размеры:
Длина, мм 1910
Ширина, мм 1800
Высота, мм 2280
Вес, кг
2150
Модель бака диэлектрической жидкости D43
Объем, л
480
Тип фильтра бумажный
Мощность насоса, кВт
0,375
Габаритные размеры:
Длина, мм встроенный
Ширина, мм встроенный
Высота, мм встроенный
Вес, кг
80



Модель 50N 75N
Максимальная сила тока, А 50 75
Максимальная потребляемая мощность, кВт 4 5
Относительный износ электрода, % 0,2 0,2
Наилучшая шероховатость обработанной поверхности, Ra 0,25 0,25
