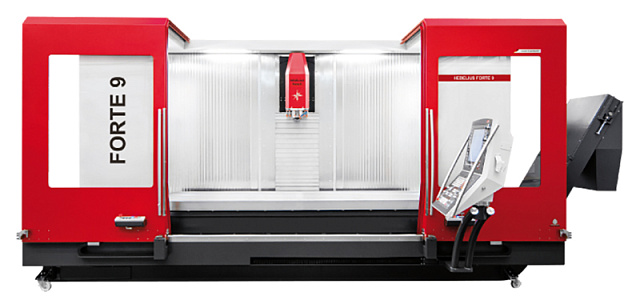

Фрезерные обрабатывающие центры HEDELIUS F

Фрезерные обрабатывающие центры HEDELIUS F
  • Производитель: HEDELIUS

    Страна: Германия

  • Тип направляющих: 3-х осевая; 4х–осевая с поворотным столом

    Размер рабочего стола:

    2700 x 600 - 5080 x 900 мм

    Мощность: 22 - 35 кВт

    Вес: 9700 - 24 000 кг

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Фрезерные обрабатывающие центры HEDELIUS F

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Фрезерные обрабатывающие центры HEDELIUS F

Подобрать аналог

Вы выбрали: Фрезерные обрабатывающие центры HEDELIUS F

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Металлорежущие фрезерные центры Hedelius серии FORTE 6, 7, 9 (Форте), благодаря своей уникальной конструкции с подвижной колонной, с постоянной величиной свеса траверсы по оси Y предназначены для обработки тяжелых и сверх тяжёлых корпусных заготовок, рам, валов и тел вращения (с опциональным поворотным столом).

Возможна обработка корпусных деталей из специальных стальных, алюминиевых, жаропрочных, титановых и нержавеющих сплавов, при этом максимальная производительность фрезерования до 800 см3/мин (Сталь 45) весом до 5000 кг (Forte 9-4600).

Обрабатывающие центры серии FORTE 6, 7, 9 замечательно решают технологические задачи в области механической обработки металла тяжелых корпусных деталей, оснований, рам, несущих конструкций, ферм, габаритных пресс форм.

Станок представляет собой фрезерный обрабатывающий центр вертикального типа, конструкция с подвижной колонной, с неподвижным столом.

Центры серии FOTRE 6, 7, 9 - это техническое решение для точной и высокопроизводительной 3-х (4-х) осевой обработки. Компактные размеры, сниженные вибрации благодаря уникальной конструкции колонны по оси Y выполненной из высококачественного чугуна (ВЧ), неподвижный фиксированный рабочий стол, шпиндельный узел по оси Z защищен от воздействия тепловых расширений. Применение этих и других инновационных решений позволяет значительно улучшить качество обработки габаритных и тяжёлых деталей при относительно компактном размере станка (по сравнению со станками портальной конструкции).



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Машиностроение, производство инструментов и пресс форм, контрактное изготовление деталей, энергетическая промышленность, агротехническое машиностроение, инструментальная оснастка для производства пластиковых деталей: пресс формы для термопласт автоматов и листовой штамповки, детали для аэрокосмической промышленности, компоненты автомобильной отрасли, судостроение, железнодорожная промышленность, опытное и исследовательское машиностроение.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

Производство высококлассных пресс форм



Детали для аэрокосмической промышленности



Автомобильная и железнодорожная промышленность



Агротехническое и транспортное машиностроение



Энергетическое машиностроение





СХЕМЫ ОБРАБОТКИ:






КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ГИБРИДНАЯ КОНСТРУКЦИЯ СТАНИНЫ

Основные компоненты станины изготавливаются из высокопрочной немецкой стали для высокой жесткости и сохранения геометрической точности. Вибронагруженные узлы изготовлены из специального чугунного сплава, обеспечивается гашение вибраций. Рассчитанная конструкция и расположение ребер жесткости дает возможность применять высокоскоростные режимы обработки, тем самым обеспечивается отсутствие вибраций и высокая точность.

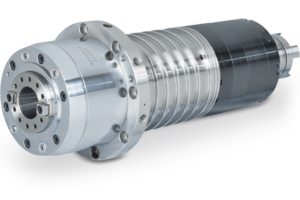

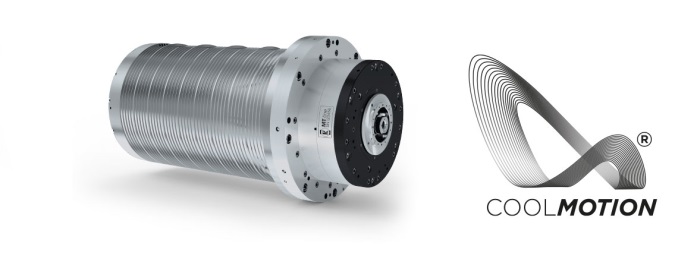

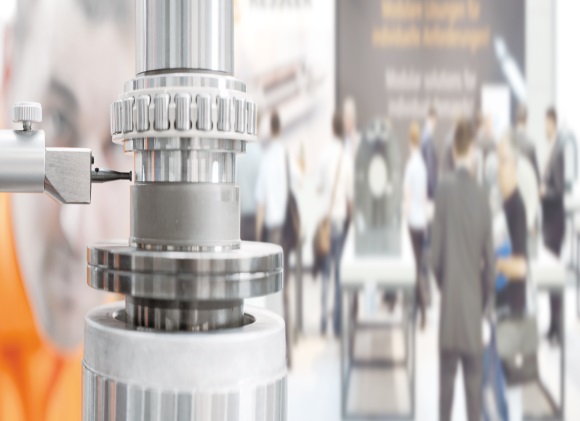

ШПИНДЕЛЬ KESSLER

Мощный, высокомоментный (до 183 Нм) мотор-шпиндель CELOX с жидкостным охлаждением: от 19 до 35 кВт.
Частота вращения шпинделя от 12 000 до 24 000 об/мин
Встроенная система масляного охлаждения предотвращает тепловые расширения шпинделя, что гарантирует точность линейных размеров, точность мехобработки, значительный ресурс шпиндельного узла, обеспечивается производительность при скоростном фрезеровании стали 45 до 800 см3/мин

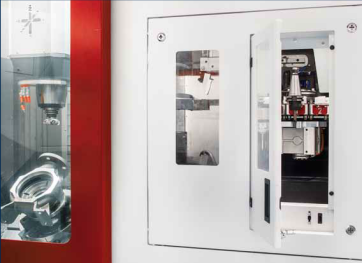

АВТОМАТИЧЕСКАЯ СИСТЕМА СМЕНЫ ИНСТРУМЕНТА

В стандартной комплектации система смены инструмента интегрирована с шпиндельным узлом, имеет емкость, лучшую в классе – от 40 до 60 позиций в стандартной комплектации. Удобный доступ для добавления / замены инструмента из зоны работы оператора. Расширенный, дополнительный магазин - 190 позиций (ОПЦИЯ).

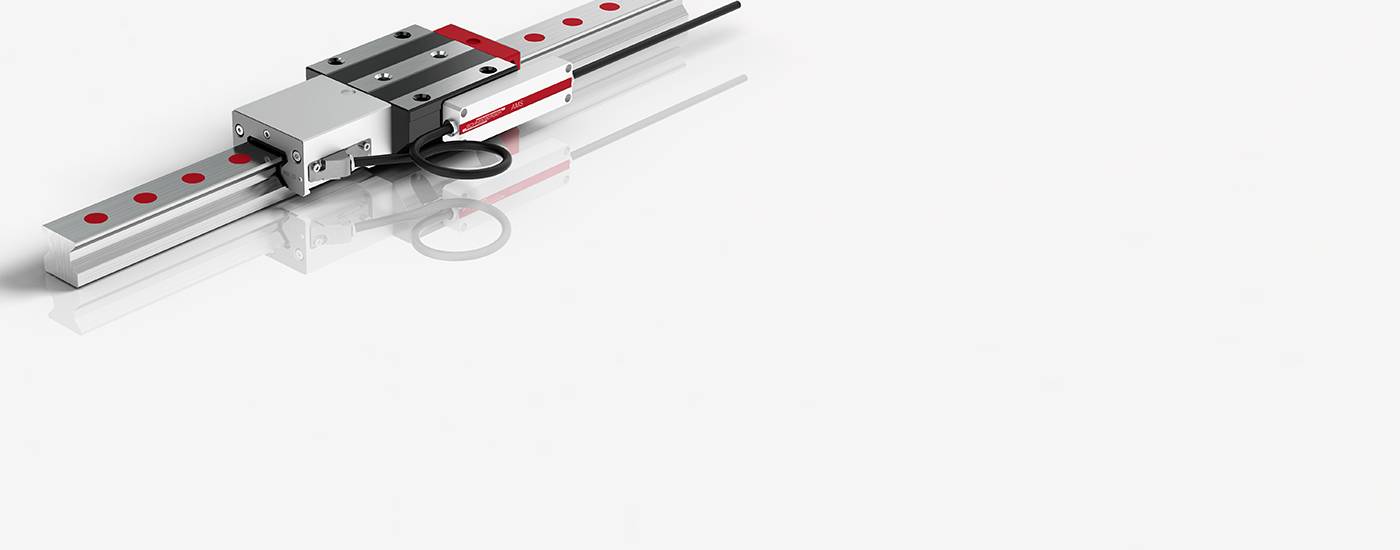

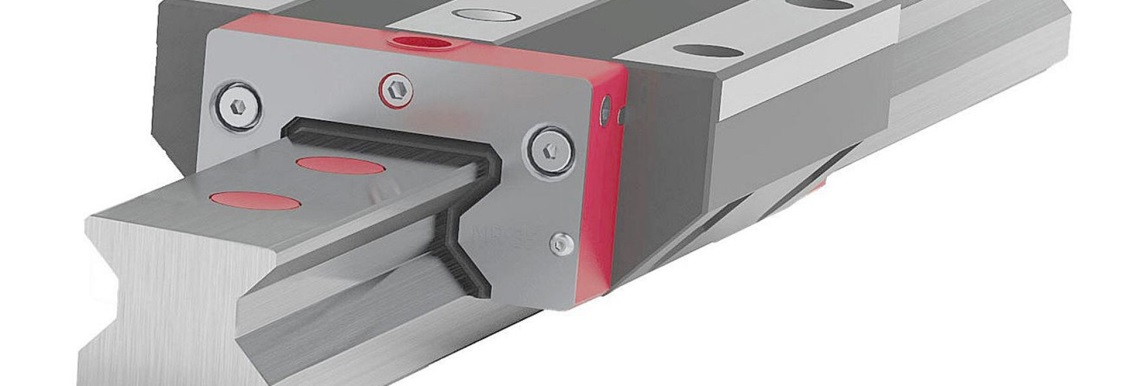

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ КАЧЕНИЯ

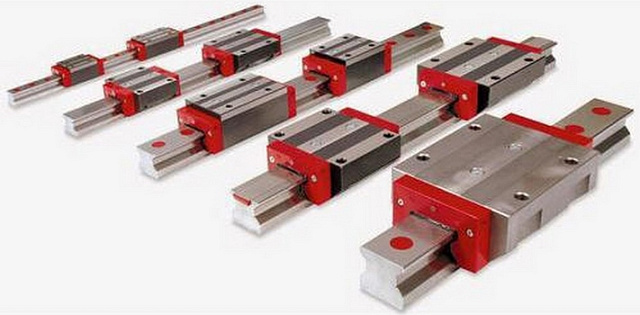

В данной серии станков применяются роликовые линейные направляющие Schneeberger (Германия) премиального класса, увеличенного сечения. Поверхность направляющих на 28% шире чем у конкурентов, что обеспечивает значительный ресурс работы, возможность применять усиленные режимы резания.

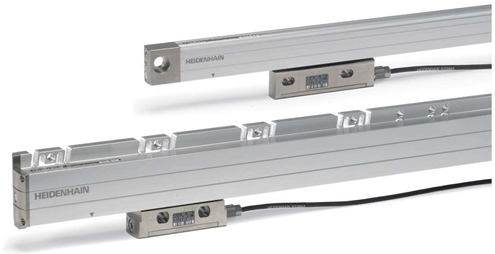

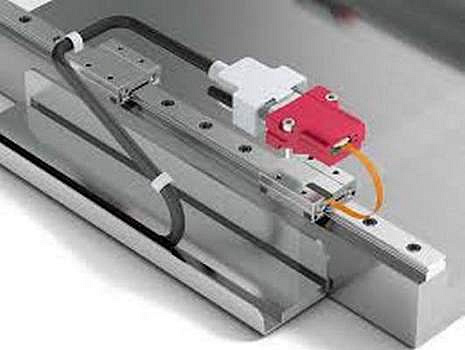

ОПТИЧЕСКИЕ ЛИНЕЙКИ В СТАНДАРТНОЙ КОМПЛЕКТАЦИИ

Оптические устройства обратной связи Hedeinhain или Schneeberger (Германия) и абсолютные энкодеры, обеспечивают высокую точность перемещений, нивелируют колебания температуры, воздействие вибраций. Гарантируют сохраниение паспортных параметров точности позиционирования при продолжительном сроке эксплуатации станка (до 25 лет).



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

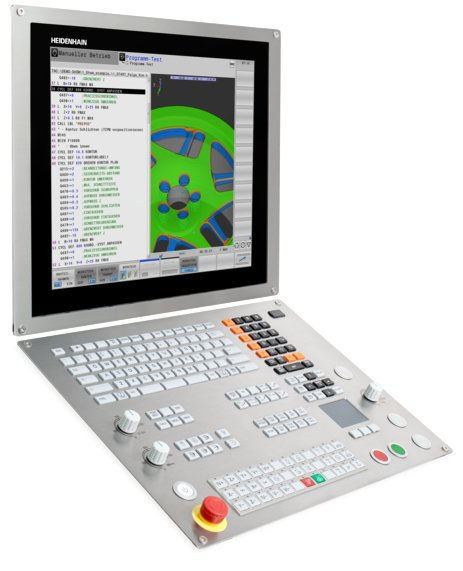

СИСТЕМА ЧПУ HEIDENHAIN TNC 640 (ОС FORTE)

Система ЧПУ последнего поколения Heidenhain TNC 640, операционная система FORTE

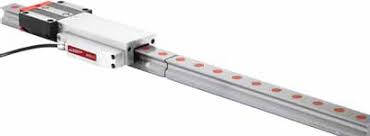

НАПРАВЛЯЮЩИЕ SCHNEEBERGER (ГЕРМАНИЯ)

Направляющие качения по осям X, Y, Z Schneeberger (Германия)
ОПТИЧЕСКИЕ ЛИНЕЙКИ HEIDENHAIN ИЛИ SCHNEEBERGER (ГЕРМАНИЯ)

Оптические линейки Heidenhain или Schneeberger (Германия) по осям X / Y / Z

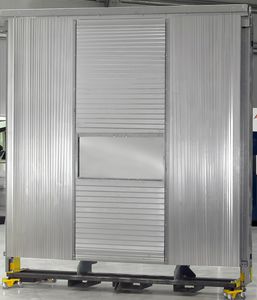

ЗАЩИТА НАПРАВЛЯЮЩИХ ВЕРТИКАЛЬНОГО ТИПА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
СИСТЕМА МАСЛЯНОГО ОХЛАЖДЕНИЯ ШПИНДЕЛЯ
LED ОСВЕЩЕНИЕ ЗОНЫ РЕЗАНИЯ
СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ
ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН НА 65 ИЛИ 80 ПОЗИЦИЙ SK40 ИЛИ HSK63A
ОБДУВ ШПИНДЕЛЯ ВОЗДУХОМ ПРИ СМЕНЕ ИНСТРУМЕНТА

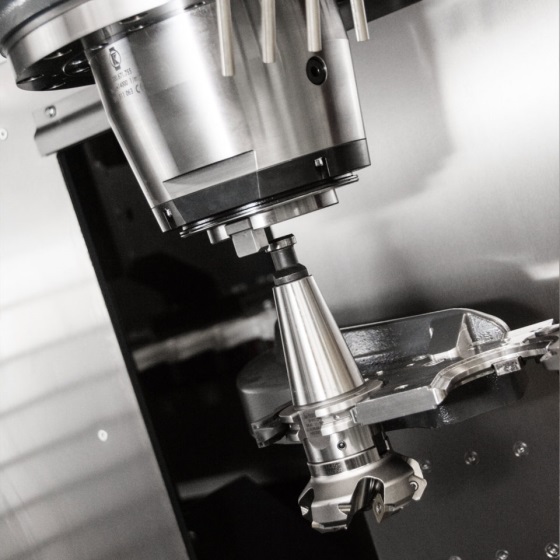

ШПИНДЕЛЬ KESSLER (ГЕРМАНИЯ)

Forte 65, 85: Шпиндель Kessler (Германия) с частотой вращения 12,000 об/мин (14,0 - 22,0 кВт / 117 нМ)



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

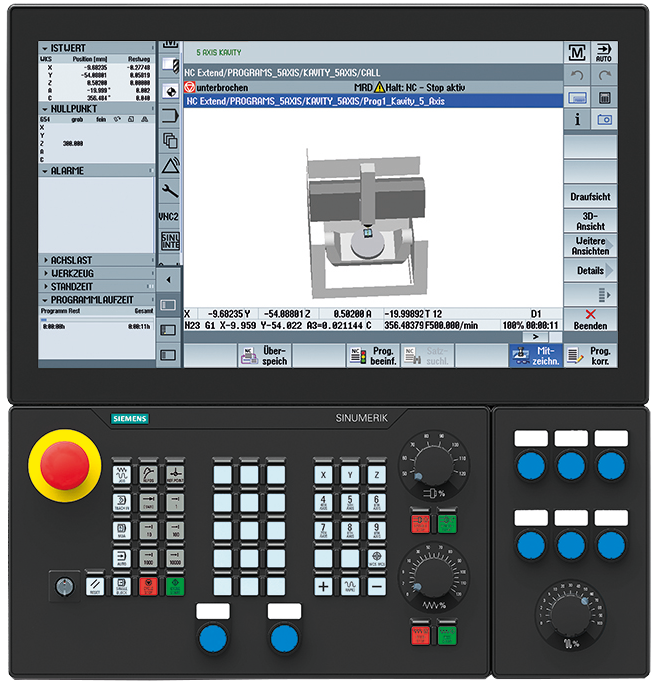

СИСТЕМА ЧПУ ПОСЛЕДНЕГО ПОКОЛЕНИЯ: SIEMENS 840 D SL, 19” ДИСПЛЕЙ, ОПЕРАЦИОННАЯ СИСТЕМА FORTE
ШПИНДЕЛЬ 14 000 ОБ/МИН 1/19,0 КВТ
ШПИНДЕЛЬ 12 000 ОБ/МИН 1/22,0 КВТ
ШПИНДЕЛЬ 14 000 ОБ/МИН 1/22,0 КВТ
ШПИНДЕЛЬ 18 000 ОБ/МИН 1/35 КВТ / SK40
ШПИНДЕЛЬ 24 000 ОБ/МИН 1/35 КВТ / HSK63
ШПИНДЕЛЬ 15 000 ОБ/МИН 1/50 КВТ / HSK63
4-ЕХ-ОСЕВАЯ ОДНОВРЕМЕННАЯ ОБРАБОТКА FORTE
ПОВЫШЕННАЯ ТОЧНОСТЬ ПО ОСИ Z
ВЫНОСНОЙ ПУЛЬТ УПРАВЛЕНИЯ HR510
ВЫНОСНОЙ ПУЛЬТ УПРАВЛЕНИЯ HR520
СИГНАЛЬНАЯ ЛАМПА – ОДИН ЦВЕТ
СИГНАЛЬНАЯ ЛАМПА – 3 ЦВЕТА
РЕЖИМ РАБОТЫ 3
КОВРИК ДЛЯ МЫШИ / USB-ИНТЕРФЕЙС
ИМПОРТ DXF ФАЙЛОВ ДЛЯ TNC 640
АДАПТИВНОЕ УПРАВЛЕНИЕ ПИТАНИЕМ AFC FOR TNC
3D-МАТРИЦЫ И ШТАМПЫ
KINEMATICSOPT TNC640
ДИНАМИЧЕСКИЙ МОНИТОРИНГ СТОЛКНОВЕНИЙ FORTE/TNC
СБОР РАБОЧИХ ДАННЫХ
МЕНЕДЖЕР НА УДАЛЕННОМ РАБОЧЕМ СТОЛЕ ДЛЯ TNC640
ДЛЯ СТАНКОВ С СИСТЕМОЙ ЧПУ SIEMENS 840 D SL:

  • Увеличение ускорения по оси
  • Ручной блок управления BHG/840D
  • Высокоскоростной потенциометр
  • Сигнальная лампа – один цвет
  • Сигнальная лампа – 3 цвета
  • Режим работы 3
  • 3D-матрицы и штампы 840D-FORTE
  • Кинематический измерительный цикл 840D
  • Расширение магазина дополнительно +60 / 80 / 100 / 125 / T / F позиций
  • Расширенный магазин SK40/190
  • Расширенный магазин BT40/190
  • Расширенный магазин HSK A63/190
  • Станция очистки конуса
  • Основные параметры шпинделя
  • Штревель по ISO 7388-3-UD
  • Конус BT 40
СИСТЕМЫ ОХЛАЖДЕНИЯ / ВОЗДУХ:

  • Обдув конуса шпинделя
  • Внутренняя подача сжатого воздуха
  • Сетчатый фильтр - система охлаждения 500L, 2 бар
  • Система очистки СОЖ с бумажным фильтром 900 л
  • Система очистки СОЖ с бумажным фильтром 1250 л
  • Внутренняя подача охлаждающей жидкости 25 бар
  • Услилитель давления насоса до 50 бар
  • Услилитель давления насоса до 75 бар
  • Предварительная система тонкой очистки с бумажным фильтром
  • Подача охлаждающей жидкости со стороны вывода стружки
  • Индикатор наружной минимальной смазки
  • Индикатор внутренней минимальной смазки
  • Индикатор минимальной смазки внутри/снаружи
  • Подготовка для сторонней системы электростатического фильтра
  • Электростатический фильтр 700 м3/час
ОЧИСТКА ЗОНЫ РЕЗАНИЯ:

  • Пистолет подачи для воздуха
  • Пистолет подачи СОЖ
ИЗМЕРЕНИЕ:

  • Инфракрасный приемник M & H 91.40
  • 3D-инфракрасный датчик M & H 25.50
  • Лазерный световой барьер FORTE
ДРУГИЕ ОПЦИИ:

  • Автоматическая дверь
  • Специальная покраска двери
  • Защитное стекло
  • Система быстросъемной оснастки Zero Clamping system 4 точки
Модель
FORTE
6-2300
FORTE
7-2600
FORTE
7-3200
FORTE
7-4200
FORTE
9-2600
FORTE
9-3600
FORTE
9-4600
Ось X, мм
2300
2600
3200
4200
2600
3600
4600
Ось Y, мм
600
750
750
750
900
900
900
Ось Z, мм
800
800
800
800
900
900
900
Размеры фиксированного стола, мм
2700 x 600
3080 x 750
3680 x 750
4680 x 750
3080 x 900
3680 x 900
4680 x 900
T-образные пазы, мм
18 / 7
18 / 5
18 / 5
18 / 5
18 / 7
18 / 7
18 / 7
Диапазон скоростей вращения, об/мин (ОПЦИЯ)
50 - 12 000, 14 000 (18 000; 24 000)
50 - 12 000, 14 000 (18 000; 24 000)
50 - 12 000, 14 000 (18 000; 24 000)
50 - 12 000, 14 000 (18 000; 24 000)
50 - 12 000, 14 000 (18 000; 24 000)
50 - 12 000, 14 000 (18 000; 24 000)
50 - 12 000, 14 000 (18 000; 24 000)
Держатель инструмента
DIN 69871 A40
DIN 69871 A40
DIN 69871 A40
DIN 69871 A40
DIN 69871 A40
DIN 69871 A40
DIN 69871 A40
Тяговое усилие, кН
8 (12, 25)
8 (12, 25)
8 (12, 25)
8 (12, 25)
8 (12, 25)
8 (12, 25)
8 (12, 25)
Штревельные болты
DIN 69872 A40
DIN 69872 A40
DIN 69872 A40
DIN 69872 A40
DIN 69872 A40
DIN 69872 A40
DIN 69872 A40
Выходная мощность (макс.), кВт
22 (29, 35 / 30)
22 (29, 35 / 30)
22 (29, 35 / 30)
22 (29, 35 / 30)
22 (29, 35 / 30)
22 (29, 35 / 30)
22 (29, 35 / 30)
Вращающий момент (макс.), Нм
117 (183, 142 / 125)
117 (183, 142 / 125)
117 (183, 142 / 125)
117 (183, 142 / 125)
117 (183, 142 / 125)
117 (183, 142 / 125)
117 (183, 142 / 125)
Фрезерование, см3/мин
400 (550, 450 / 400)
400 (550, 450 / 400)
400 (550, 450 / 400)
400 (550, 450 / 400)
400 (550, 450 / 400)
400 (550, 450 / 400)
400 (550, 450 / 400)
Сверление, мм
Ø40 (Ø45, 40 / 35)
Ø40 (Ø45, 40 / 35)
Ø40 (Ø45, 40 / 35)
Ø40 (Ø45, 40 / 35)
Ø40 (Ø45, 40 / 35)
Ø40 (Ø45, 40 / 35)
Ø40 (Ø45, 40 / 35)
Нарезание резьбы
M24 (M27, M24 / 20)
M24 (M27, M24 / 20)
M24 (M27, M24 / 20)
M24 (M27, M24 / 20)
M24 (M27, M24 / 20)
M24 (M27, M24 / 20)
M24 (M27, M24 / 20)
Бесступенчатое регулировка X / Y / Z, м/мин
40 / 40 / 40
40 / 40 / 40
40 / 40 / 40
40 / 40 / 40
40 / 40 / 40
40 / 40 / 40
40 / 40 / 40
Пакет 3D FORMINGSTAR ®
По заказу
По заказу
По заказу
По заказу
По заказу
По заказу
По заказу
Вместимость (стандартная / с дополнительным магазином)
F6: 40 / 190
F6: 40 / 190
F7: 50 / 190
F7: 50 / 190
F7: 50 / 190
F9: 60 / 190
F9: 60 / 190
Диаметр инструмента (макс.), мм
75 / 100 *
75 / 100 *
75 / 100 *
75 / 100 *
75 / 100 *
75 / 100 *
75 / 100 *
Время смены инструмента, с
приблизительно 9
приблизительно 9
приблизительно 9
приблизительно 9
приблизительно 9
приблизительно 9
приблизительно 9
Точность позиционирования, мм
Tp. = 0,008 / 1000
Tp. = 0,008 / 1000
Tp. = 0,008 / 1000
Tp. = 0,008 / 1000
Tp. = 0,008 / 1000
Tp. = 0,008 / 1000
Tp. = 0,008 / 1000
Габаритные размеры:
Длина, мм
5871
6266
7118
8604
6839
7978
9696
Ширина, мм
3918
4335
4335
4335
4540
4540
4540
Высота, мм
2550
2730
2730
2730
2960
2960
2960

* ОПЦИЯ



СХЕМА РАБОТЫ СТАНКА:
