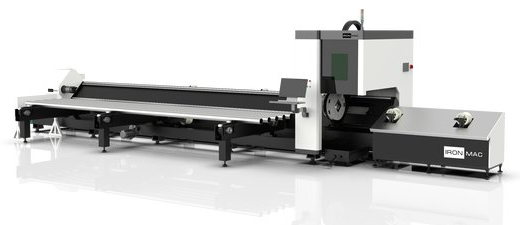

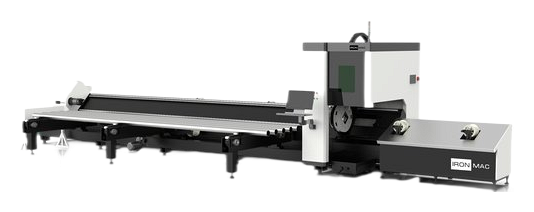

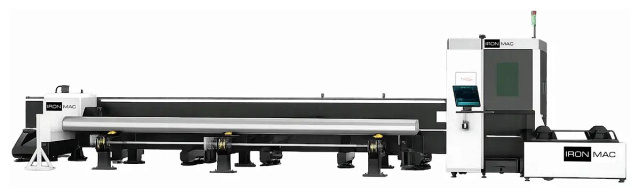

Оптоволоконная установка лазерного раскроя труб IRONMAC T6-SA2
Перемещение по осям X / Y / Z:
6300 x 160 - 6300 x 230 мм
Скорость перемещений портальной системы: 140 м/мин
Ускорение: 1,5 G
Мощность резонатора: 3000 Вт
Вес: 3750 - 5900 кг
- 3 поддерживающих ролика
- Наклонная станина
- Размеры обрабатываемых круглых / профильных труб: Ø 10-225
- Подвижный люнет для полноценной резки с минимальным остатком
- Полуавтоматическая система подачи труб
- Приемный стол 2 м.

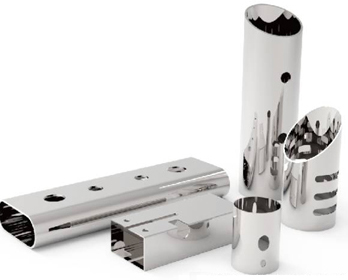

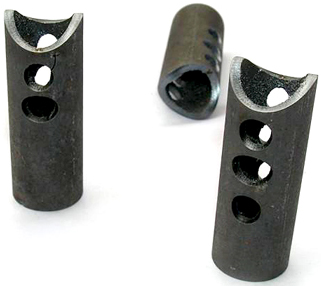

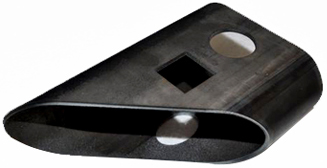

Модель предназначена для скоростной чистовой резки трубного проката из металлов в автоматизированном режиме: черных, нержавеющих, цветных. Диаметр обработки круглых труб 10 - 160 мм, профильных 10 - 160 мм. Длина обработки до 6300 мм. Режим работы: 1 - 2 смены.
Оборудование лазерного раскроя применяется во всех отраслях машиностроительной индустрии, авиационно-космической промышленности и т. д.
- Космическая;
- Авиационная;
- Автомобильная;
- Пищевая;
- Металлургическая;
- Нефтегазовая;
- Мебельная.
Наклонная станина с рёбрами жёсткости – равномерно распределяет нагрузку, лучше гасит вибрации и обеспечивает быструю загрузку трубы в зону резки, позволяя производить раскрой труб с высокой точностью.

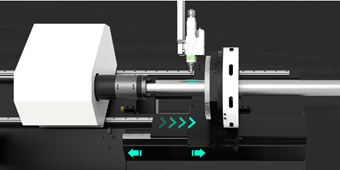

Установка оснащена двумя подвижными патронами что позволяет производить резку практически без отхода. 3 поддерживающих ролика для труб.
Приемное устройство длиной 2 м для поддержки труб на выходе.

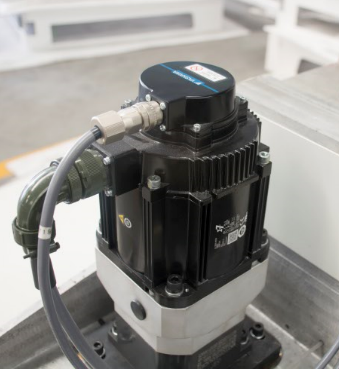

Имеет множество функций, включая автоматическую настройку, управление положением/скоростью, внутренние последовательности позиционирования и т. д.

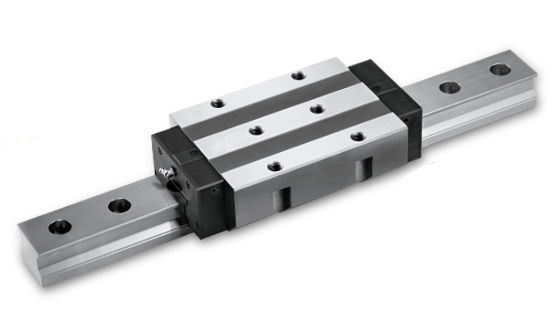

Высокая точность и износостойкость.

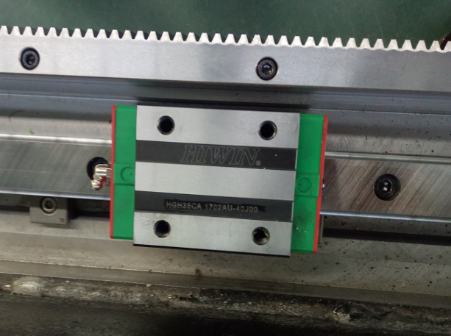

Известный бренд T-WIN, высокая точность.
Известный бренд T-WIN, обеспечивает высокую скорость перемещения.

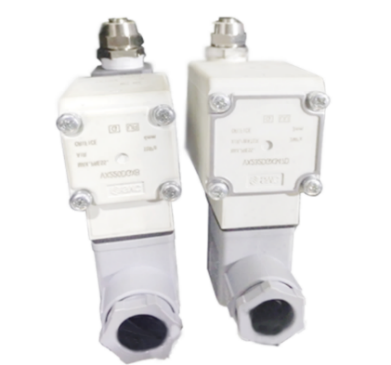

Высокоэффективная экономия газа.

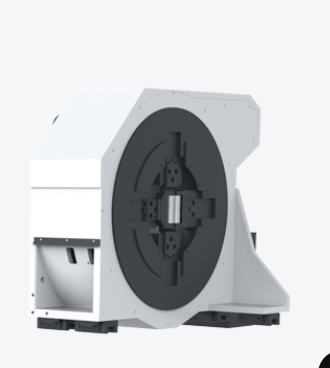

Передний и задний пневматические патроны.
3 поддерживающих ролика: дополнительная опора для трубы предотвращает провисание и деформацию трубы, повышает точность резки и продлевает срок службы патрона.
Новое поколение режущих голов с автофокусировкой (BM110 ≤ 3 кВт, BM114 ≤ 6кВт) выпущенных швейцарской компанией Raytools, оснащены встроенным линейным приводом, который меняет положение фокусирующей линзы в диапазоне 22 / 24 мм. Головы Raytools оснащены водяным охлаждением, системой защиты оптики от пыли и обратного излучения, а также датчиком контроля высоты. А модульная конструкция головы позволит в считанные минуты производить замену оптических элементов и их обслуживание.

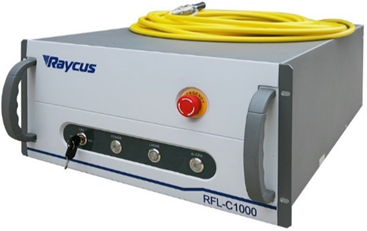

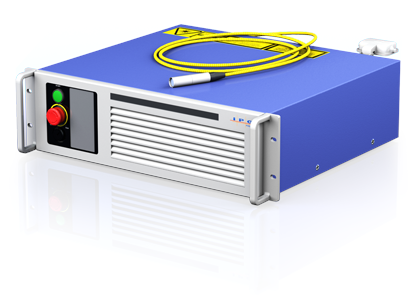

Волоконные лазеры — одно из наиболее ярких достижений современной волоконной оптики и лазерной физики: устройство генерации лазерного излучения. Волоконные лазеры применяются в промышленности для резки, сварки и обработки металлов, а также при маркировке продукции. По сравнению с традиционными лазерами (СО2, твердотельными), волоконные лазеры обладают самым высоким КПД, более высокой стабильностью и качеством выходного излучения, меньшими размерами, не требуют обслуживания, более надежны и долговечны.
Стандартная, проверенная временем система управления.
Чиллер применяется для охлаждения лазерного источника и головы. Для этого он использует воду, температуру которой поддерживает за счёт её охлаждения фреоном. Чиллер Tongfei/Hanli/S&A выполнен в виде моноблока, легко размещается рядом с оборудованием. На тыльной стороне есть датчик уровня воды, 2 штуцера для подключения, разъем для подключения внутреннего датчика тока воды к станку и сливное отверстие.

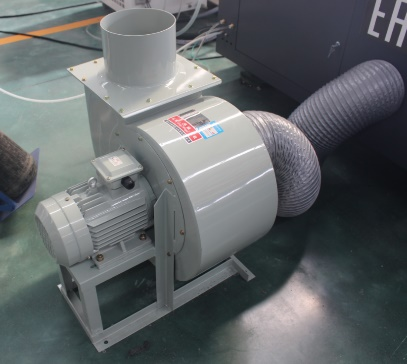

Предназначен для эффективного отвода продуктов горения из зоны резки. Подсоединяется непосредственно к станине и к центральной вытяжной системе или вентиляции.
