Бесцентрово-шлифовальынй станок Spitzen SCG-5020

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Сервис: по всей РФ за 24 часа

Гарантия: 12 месяцев

Самая большая

Китай

Другие модели:

SCG-3015 SCG-4520

Частота вращения подающего круга

0 - 310 мм
Вес нетто

3560 кг
Угол поворота подающего круга

± 5 °
Диаметр шлифуемой заготовки (со стандартным люнетом)

1 - 60 мм
Наличие ЧПУ нов

нет

Преимущества

Прямой гидравлический привод подающего круга.
Использование гидростатических и гидродинамических подшипников с минимальным биением в 0,002 мм.
Низкий уровень шума за счет гидравлического привода
Высокая мощность шлифовального круга - 5 кВт

Назначение

Бесцентрово-шлифовальные станки Spitzen SCG предназначены для бесцентрового проходного* и врезного** шлифования.

* Шлифованием на проход обрабатываются заготовки цилиндрической формы малых диаметров и заготовки без центровочных отверстий, а также тонкостенные трубы.

** Врезное шлифование используется для деталей с поверхностью цилиндрического, конического, сферического и фасонного типа, ступенчатых валиков, заготовок для концевого режущего инструмента, а также деталей с разобщенными поверхностями.

Оборудование обеспечивает шлифование*** деталей с большими подачами, благодаря большой жесткости станков и наличию опоры по всей длине, подвергающейся давлению шлифовального круга. За счет высокой мощности шлифовального круга осуществляется большой съём материала за один проход, тем самым увеличивается производительность работы.

*** Во время обработки на модели Spitzen SCG материал не зажимается и потому не нуждается в углублениях, направляющих или шпиндельных головках на концах. Вместо этого заготовка поддерживается в шлифовальном станке по ее собственному внешнему диаметру опорным ножом и ведущим кругом. Деталь вращается между высокоскоростным шлифовальным кругом и более медленным (ведущим) колесом регулирования скорости с меньшим диаметром.

Станки просты в обслуживании, поэтому от оператора не требуется высокой рабочей квалификации. Они легко встраиваются в автоматические линии. При этом погрешности обработки из-за неточности подачи круга или от его износа уменьшаются в 2 раза, по сравнению с центровыми станками, так как они относятся не к радиусу, а к диаметру детали.

Область применения

Бесцентрово-шлифовальные станки Spitzen SCG используются для производительной и точной обработки деталей разных типов:

малого и большого диаметра неограниченной длины;
тонкостенных;
со сложными наружными профилями - кулак, поршень, иглы.

Оборудование может применяться в следующих областях массового производства:

Авиастроении;
Машиностроении;
Медицине;
Автомобилестроении.

Получаемые изделия

Схемы обработки

Горизонтальное шлифование поверхности

Вертикальное шлифование поверхности

Конструктивные особенности

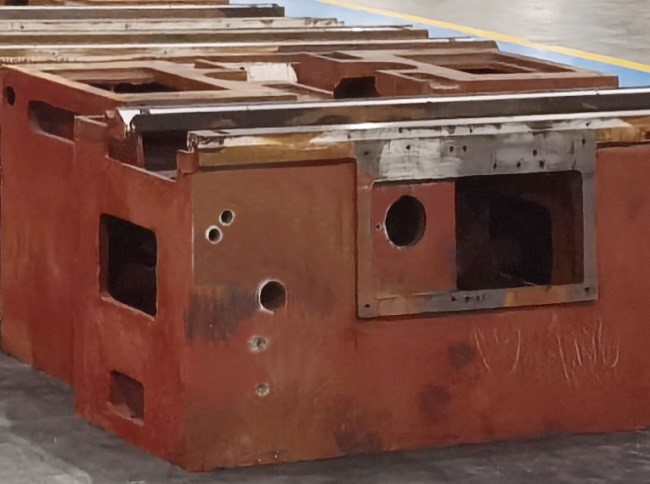

Разработана с учетом максимальной жесткости и виброустойчивости. Станина изготавливается из высококачественного чугуна, проходит термообработку и выдержку для снятия внутренних напряжений перед механической обработкой.

Установлен на гидродинамических подшипниках с обеспечение подачи масла под высоким давлением. За счет подачи масла под давлением на поверхности подшипника образуется масляная пленка, которая предотвращает износ подшипника и вала, а так же способствует высокой точности обработки с минимальным биением шпинделя.

Установлен на подшипниках скольжения. Регулировка скорости вращения круга осуществляется бесступенчато. Опционально станок можно укомплектовать оснасткой для врезного шлифования.

Комплектация

Стандартная

Съемник круга

Подающий ролик и фланец

Рабочее освещение

Система охлаждения с помпой

Набор инструмента для наладки станка

Шлифовальный круг + фланец 2

Алмазный инструмент для правки кругов

Прижим детали

Суппорт для сквозной подачи + твердосплавный нож

Оправка для круга

Гидравлическая станция

Суппорт для врезной подачи + твердосплавный нож

Дополнительная

Гидравлический центробежный фильтр СОЖ

Ручной податчик для врезного шлифования

Виброметр

Шаблон для правки

Гидравлический толкатель детали для врезного шлифования

Вибробункер

Приспособление для автоматической врезки

Приспособление автоматической загрузки и выгрузки заготовок для шлифования напроход

Модель

SCG-5020

Тип шлифования

Бесцентровое шлифование

Микроподача по нижним салазкам, мм

0,2 (на 1 оборот); 0,001 (1 деление)

Подача правильного устройства, мм

2 (на 1 оборот); 0,01 (1 деление)

Диаметр шлифуемой заготовки (со стандартным люнетом), мм

1 - 60

Наличие ЧПУ нов

нет

Размер шлифовального круга (D x d x B), мм

510 x 205 x 254

Частота вращения шлифовального круга, об/мин

1200

Мощность электродвигателя шлифовального круга, кВт

Мощность электродвигателя подающего круга, кВт

0,75

Размер подающего круга (D x d x B), мм

305 x 205 x 127

Частота вращения подающего круга, мм

0 - 310

Угол поворота подающего круга, °

± 5

Длина, мм

3200

Ширина, мм

2500

Высота, мм

1650

Вес нетто, кг

3560

Вес брутто, кг

3960
